钢丝螺套应用篇

钢丝螺套简称丝套，是一种新型的螺纹紧固件，是由高精度菱形截面的不锈钢丝精确加工而成的一种弹簧状内外螺纹同心体。丝套装入产品后能形成符合国际标准高精度内螺纹，其性能均优于攻丝形成的螺纹。

钢丝螺套安装后内螺纹孔公差带取决于螺套型面制造公差和螺套安装底孔螺纹公差带，后者主要取决于螺套安装底孔的攻丝精度，安装后可形成6H级的螺孔。螺套使用者可以根据所需公差带选择螺套专用丝锥，以确保达到您的检验精度及使用要求。

1. 装入金属或非金属材料（如铝、镁等轻合金工程材料）的机械零部件上，能形成高强度、耐磨损、高精度的标准内螺纹。

典型应用：高压开关设备、液力机械、焊接设备、烟草机械、微波通讯、汽车零部件、空分设备、煤机、动力机械、纺织化纤机械及家具等。

2. 在对螺纹加工错误或已损坏的内螺孔修复时，螺纹丝套(钢丝螺套)可作为修复手段，能得到快速有效地修复。

典型应用：各种零部件螺纹孔脱扣后修复，如：注塑机模板螺纹孔的修复。发动机缸体螺纹孔的修复等。

1. 硬度比原来的高：由于螺套是用圆钢丝冷拉成菱形截面的，经过表面加工硬化，钢丝的硬度与强度大大提高。据测定其硬度接近用来攻丝的丝锥，是普通碳钢的2倍。

2. 表面粗糙度提高：冷拉成形后的钢丝表面光洁，据测定，螺套的表面粗糙度比只用丝锥钻孔的螺孔提高约8倍。

3. 载荷分布更均匀：光弹试验表明，普通螺纹连接（不用螺套）时大部分应力集中在上面少数几圈螺纹上，大约只有三分之一的丝扣承担了绝大部分载荷。而用了螺套后，由于螺套有一定的柔性，在加载过程中能补偿螺栓导程或螺纹连接误差，从而使载荷均匀地分布到螺纹全长，提高了螺纹承载能力。

螺套的选择基点是在母体材料与螺栓强度给定的条件下，受载时螺栓应在螺套之前被破坏。螺套的长度请按下表选取：

螺栓等级 母体材料 剪切强度（N/mm 2）	3.6	5.8	6.8	8.8	9.8	10.9
100 以下	1.5d	2d	2.5d	3d	3d	-
>100~150	1.5d	2d	2d	2.5d	2.5d	2.5d
>150~200	1d	1.5d	1.5d	2d	2d	2dd
>200~250	1d	1.5d	1.5d	1.5d	1.5d	2d
>250~300	1d	1d	1d	1.5d	1.5d	1.5d
>300~350	1d	1d	1d	1d	1.5d	1.5d
>350~400	1d	1d	1d	1d	1d	1.5d
>400	1d	1d	1d	1d	1d	1.5d

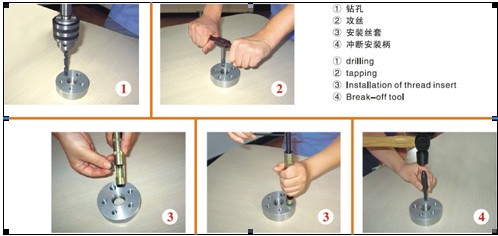

钻头： 螺套安装首先需在母体材料上钻孔，可用通用钻头；

丝锥： 在母体材料上攻出螺套相应的安装内螺纹，此丝锥为于螺套配套使用的转用丝锥；

安装工具： 将螺套旋进母体材料，以形成标准的内螺纹孔；

具体如下图：
